Электронное управление полотенцесушителями/радиатором
SMART – это электронный термостат для автоматического управления электрическими полотенцесушителями/радиаторами. С помощью внутреннего датчика он способен поддерживать температуру полотенцесушителя/радиатора на желаемом значении.
Электронный термостат имеет широкий спектр режимов: Комфорт, Ускорение, Режим ожидания/Антифриз, Таймер 12 и Таймер 24.
Режим «Комфорт»: термостат поддерживает внутреннюю температуру на уровне значения, установленного пользователем.
Режим «Ускорение»: В режиме «Ускорение» нагревательный элемент активируется на 2 часа независимо от настроенной температуры. Однако температура автоматически контролируется, чтобы не превышать 65°C. По истечении 2-часового периода устройство возвращается в режим «Комфорт».
Режим «Таймер»: система управления переходит в режим «Ускорение» на 2 часа; после этого она возвращается в режим «Комфорт» на 22 или 10 часов (период, настраиваемый пользователем), а затем снова входит в режим «Ускорение» на 2 часа. Эта последовательность повторяется бесконечно.
Режим «Режим ожидания/антифриз»: В этом режиме устройство переходит в режим ожидания, однако, как только измеренная температура опускается ниже 10 ° C, система управления активирует нагревательный элемент, чтобы предотвратить замерзание внутренней жидкости.

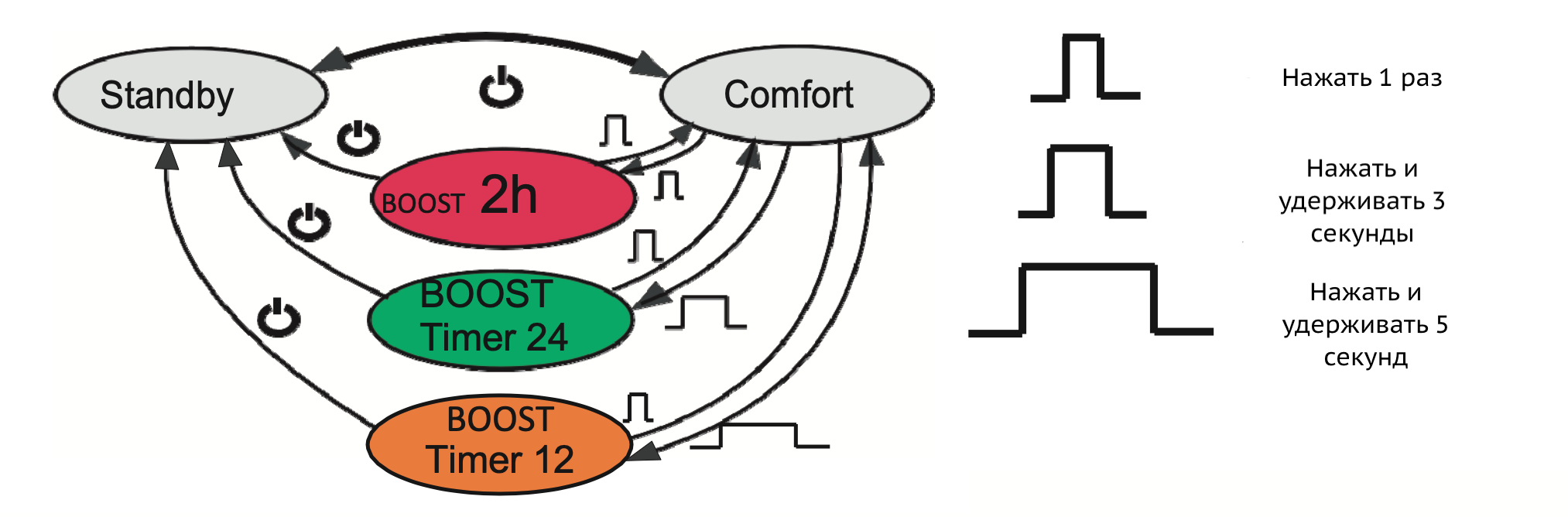

Рис. 1
Нажмите кнопку [Включения/Режим ожидания], чтобы включить устройство или принять режим ожидания/антифриза.
ПРИМЕЧАНИЕ: Когда устройство переключается в режим «Режим ожидания / Антифриз», оно дважды сигналит в течение 0,5 секунды. Когда устройство переключается в режим «Включён» (т.е. оно включено), оно извещает звуковой сигнал в течение 1 секунды.
Режим «Комфорт»: В этом режиме выбирается желаемая температура радиатора. Значение температуры устанавливается с помощью кнопок [+] и [-] на одно из следующих значений: 40°C, 45°C, 50°C, 55°C, 60°C, 65°C. Самый правый горит или мигает светодиод в «Комфорт» указывает выбранную температуру. Мигающий светодиод указывает на то, что соответствующая температура еще не достигнута во время фазы нагрева. При достижении определенного уровня температуры соответствующий светодиод перестает мигать и остается горящим.
Режим «Режим ожидания/Антифриз»: в этом режиме устройство переходит в режим ожидания, однако, как только температура опускается ниже 10°C, нагревательный элемент автоматически включается.

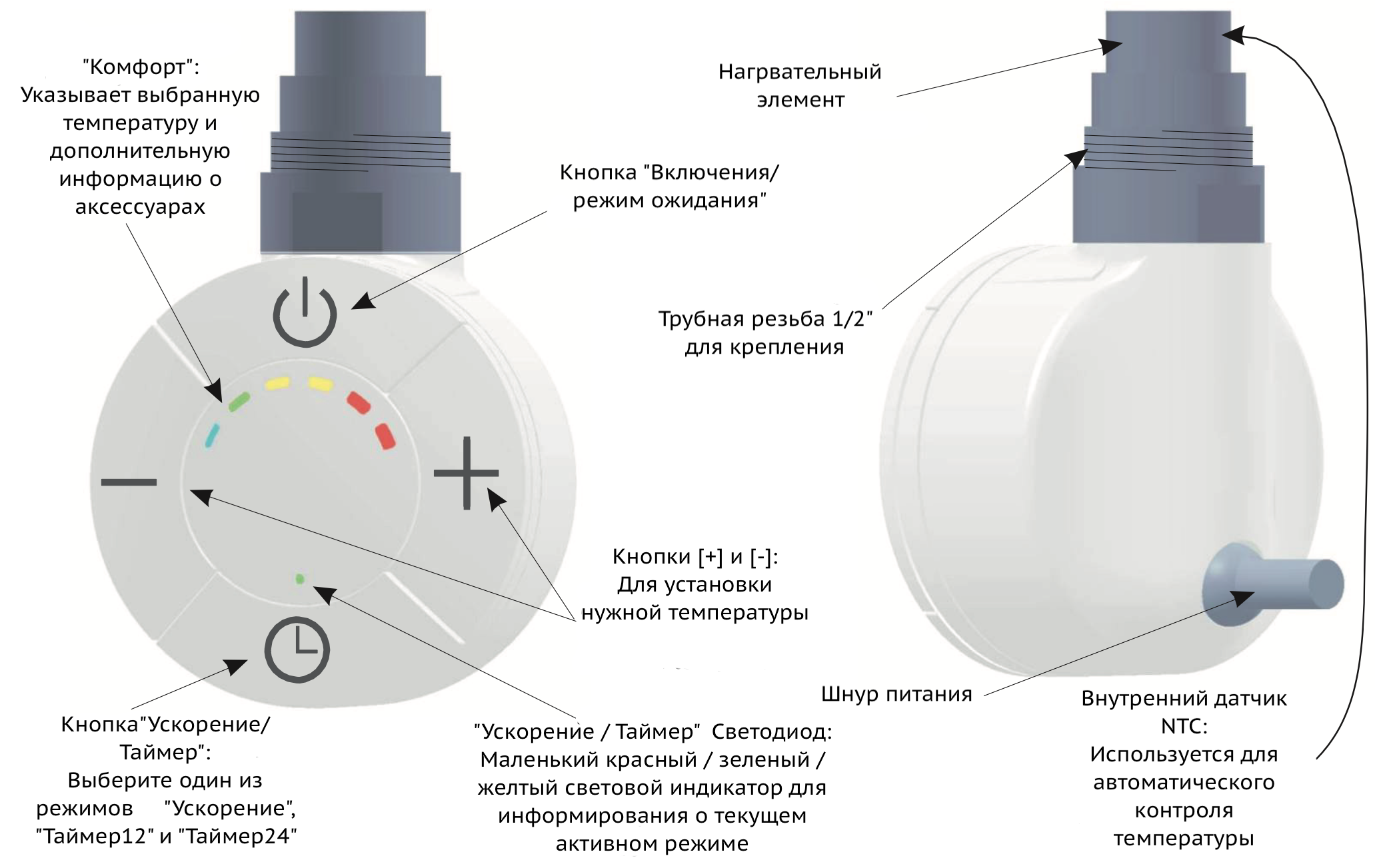

Рис. 2
Режим «Ускорение»: Нажмите кнопку [Ускорение/Таймер], чтобы активировать этот рабочий режим. Этот режим активирует нагревательный элемент до максимальной мощности в течение 2 часов (в целях безопасности максимальная температура ограничена и составляет 65°C). Для выхода из режима "Ускорение" нажмите кнопку [Ускорение/Таймер].
«Ускорение» индикация режима: светодиод «Ускорение/Таймер» имеет красный цвет и мигает.
Режим «Таймер 24»: Нажмите кнопку [Ускорение/Таймер] в течение 3 секунд, чтобы активировать этот режим. Система управления активирует режим «Ускорение» на 2 часа, после чего возвращается в режим «Комфорт» и через 22 часа снова запускается режим «Ускорение» на 2 часа. Эта последовательность будет повторяться бесконечно. Для выхода из режима «Таймер 24» нажмите кнопку [Ускорение/Таймер].
ПРИМЕЧАНИЕ: Во время первого цикла продолжительность режима «Комфорт» составляет 21 час.
Индикация «Таймер 24» в течение 2 часов «Ускорение»: светодиод «Ускорение/Таймер» мигает зеленым цветом.
В течение 22 часов «Комфорт»: «Ускорение/Таймер» светодиод постоянно зеленый.
Режим «Таймер 12»: Нажмите кнопку [Ускорение/Таймер] более 5 секунд, чтобы активировать его. Система управления активирует режим «Ускорение» на 2 часа, после чего возвращается в режим «Комфорт» и через 10 часов снова запускается режим «Ускорение» на 2 часа. Эта последовательность будет повторяться бесконечно. Для выхода из режима «Таймер 12» нажмите кнопку [«Ускорение/Таймер»].
ПРИМЕЧАНИЕ: Во время первого цикла продолжительность режима «Комфорт» составляет 9 часов.
«Таймер 12» индикация в течение 2 часов «Ускорение»: «Ускорение/Таймер» светодиод мигает желтым цветом.
В течение 10 часов «Комфорт»: «Ускорение/Таймер» светодиод постоянно желтый.
ПРИМЕЧАНИЕ: По соображениям безопасности максимальная температура во время 2-часового нагрева в режиме «Ускорение» ограничена и составляет 65°C.
Рис. 3
Таблица 1 - Обозначение индикаторов
Мигающий красный | Режим «Ускорение» активен. Нагревательный элемент питается в течение 120 минут (температура автоматически ограничена и составляет 65°C). |
Мигающий зеленый | Функция «Ускорение» активна в режиме «Таймер 24». Нагревательный элемент функционирует в течение 120 минут (температура автоматическая). |
Постоянно зеленый | «Комфорт» в течение 22 часов в режиме «Таймер 24». |
Мигающий оранжевый | Функция «Ускорение» активна в режиме «Таймер 12». Нагревательный элемент функционирует в течение 120 минут (температура автоматическая). |
Постоянно оранжевый | «Комфорт» в течение 10 часов в режиме «Таймер 12». |
Функция блокировки: Можно заблокировать кнопки устройства, чтобы избежать непреднамеренных изменений настроек. Нажмите вместе кнопки [+] и [-] в течение 3 секунд, чтобы заблокировать все кнопки, кроме кнопки [Включения/Режим ожидания].
Чтобы разблокировать кнопки, нажмите еще раз вместе кнопки [+] и [-] в течение 3 секунд. При активации блокировки ключа устройство дважды издаст звуковой сигнал. Когда функция блокировки отключена, устройство издаст звуковой сигнал четыре раза.
Дополнительные показания, предоставляемые режимом «Комфорт»:
- Два центральных (желтых) светодиода мигают при нажатии кнопки: Блокировка активна.
- Внешние (синие и красные) внешние светодиоды мигают: Сбой на датчике температуры, нагревательный элемент деактивирован.
Примечания.
В случае прерывания питания система восстановится из предыдущего режима работы (Состояние устройства сохраняется через 5 секунд после внесения модификации), за исключением режимов «Ускорение» и «Таймер».
Ремонты, выполненные неспециалистами сантехнического профиля, аннулируют гарантию.
Инструкция
• Данное устройство было разработано для использования в полотенцесушителях и радиаторах.
• Термостат предназначен для нагрева жидкости, содержащейся внутри полотенцесушителя/радиатора в сочетании с нагревательным элементом. Любое другое использование запрещено.
• Отключите источник питания перед очисткой или перед выполнением технического обслуживания изделия.
• В случае повреждения кабеля питания отключите устройство.
• Замена нагревательного элемента может быть выполнена исключительно производителем.
Руководство для монтажа
1. Отключите устройство от источника питания перед продолжением установки.
2. Защитите устройство с помощью автоматического выключателя RCD 30 мА.
3. Вставьте нагревательный элемент в резьбовое отверстие, расположенное в нижней части полотенцесушителя/радиатора.
4. Надежно прикрепите электрическое сопротивление к корпусу полотенцесушителя/радиатора с помощью 22 мм гаечного ключа.
5. Специальная оболочка обеспечивает надежное крепление и в конечном итоге обеспечивает легкое дополнительное кручение, чтобы идеально выровнять термостат с полотенцесушителем/радиатором.
6. Наклоните радиатор, как на рис.4, убедившись, что отверстие сверху полотенцесушителя/радиатора расположено на самой высокая стороне. ПРЕДУПРЕЖДЕНИЕ. Не опирайтесь полотенцесушителем/радиатором на электронное управление!
Рис. 4
7. Заполните радиатор жидкостью.
8. Поставьте радиатор обратно в вертикальное положение и проверьте внутренний уровень жидкости (рис. 5).
Рис. 5
9. Обеспечьте правильное крепление нагревательного элемента в полотенцесушителе/радиаторе.
10. Подключите прибор к сети и запустите отопление (верхний проем радиатора должен оставаться открытым!).
11. Установите максимальную температуру и проверьте уровень внутренней жидкости. Из-за теплового расширения жидкость может переливаться из полотенцесушителя/радиатора.
12. Удалите излишек жидкости (будьте осторожны, чтобы избежать ожогов!), чтобы термостат оставался сухим и избегайте попадания жидкости. Когда уровень жидкости перестанет увеличиваться, дождитесь дополнительных 5 минут, после чего прекратите нагрев.
13. При необходимости добавьте жидкость в полотенцесушитель/радиатор до того, как жидкость остынет (поддерживайте температуру внутренней жидкости, проверяя ее все время).
14. Закройте верхнее отверстие полотенцесушителя/радиатора соответствующим колпачком.
15. Прикрепите полотенцесушитель/радиатор к стене.
16. Подключите устройство к сети.
Легкой Вам установки и пусть Ваша техника служит дольше!
