Термостат водонагревателя

Среди основных причин неисправности водонагревателя электрического типа выделяют следующие:

1. Неисправность трубчатого электрического нагревательного элемента (ТЭН);
2. Неисправность термостата бойлера.

Причины неисправности ТЭНа, а также способы их предотвращения рассмотрены в предыдущих статьях.

Рассмотрим причины неисправности термостата, но для полного их понимания, определим, что такое термостат и принцип его работы.

Неотъемлемой частью бойлера накопительного типа является, не только ТЭН, но и термостат, который контролирует заданную максимальную температуру нагрева воды. По сути это предохранитель, срабатывающий для: отключения ТЭНа, когда вода достигла максимально заданной температуры; и включения ТЭНа, когда вода остыла на дифференциал температуры термостата.

Для понимания принципа работы термостата, представим чайник с водой на плите, если его не отключить вовремя, вода в процессе нагрева не только закипит, но выкипит, оставив в память о невнимательность сгоревшую емкость.

Таким образом, термостат несет в себе не только функцию поддержания заданной температуры воды, способствующей к постоянной готовности для эксплуатации водонагревателя, но и функцию энергосбережения электричества и долговечности службы работы бойлера.

Как устроен термостат

Принцип его функционирования заключается в размыкании контактов при достижении максимальной заданной температуры воды, и соединении контактов при ее остывании. Некоторые виды термостатов срабатывают и при отсутствии подачи воды по техническим причинам.

Виды термостатов

Для того, чтобы устранить и выявить неисправности, рассмотрим виды термостатов.

В зависимости от принципа монтажа выделяют накладные (фото 1) и  встроенные (фото 2).

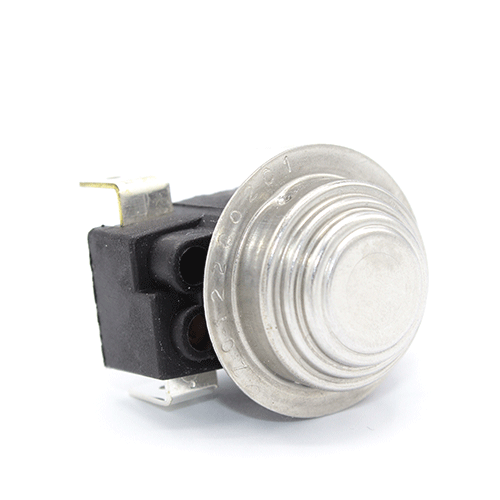

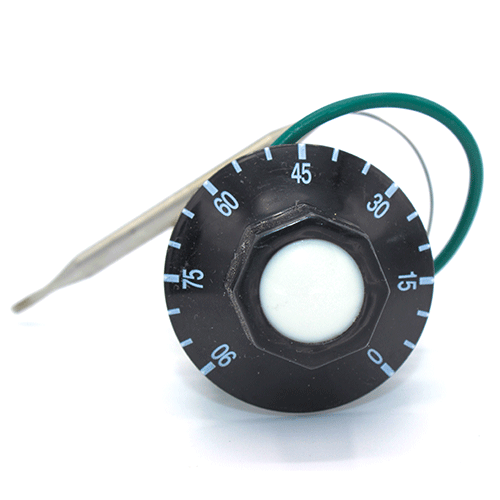

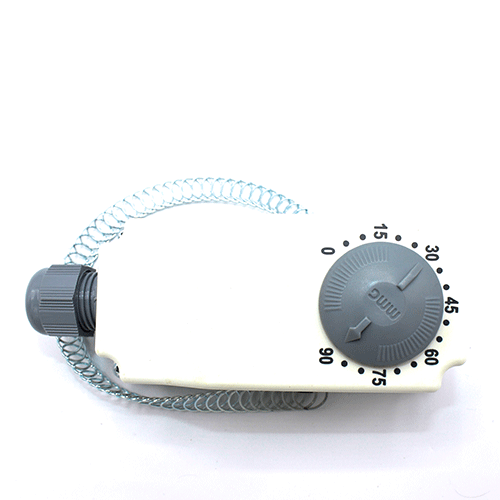

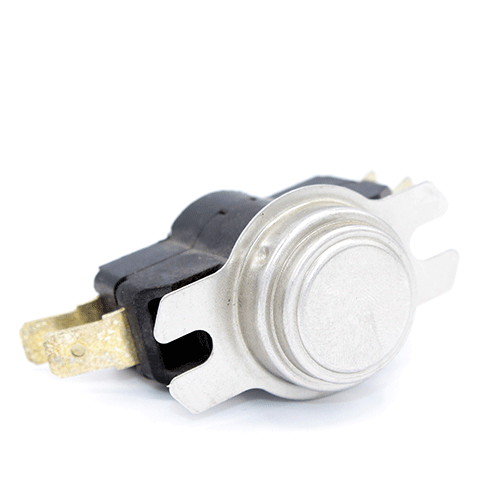

Накладной термостат    Встроенный термостат

В зависимости от принципа работы бывают: стержневые; капиллярные; биметаллические термостаты.

Стержневые термостаты наиболее распространенный вид, рабочая часть которых представляет собой трубку с металлическим стержнем внутри. Стержень расширяется при увеличении температуры и сужается при остывании в баке воды, при этом воздействует на механизм размыкания контактов.

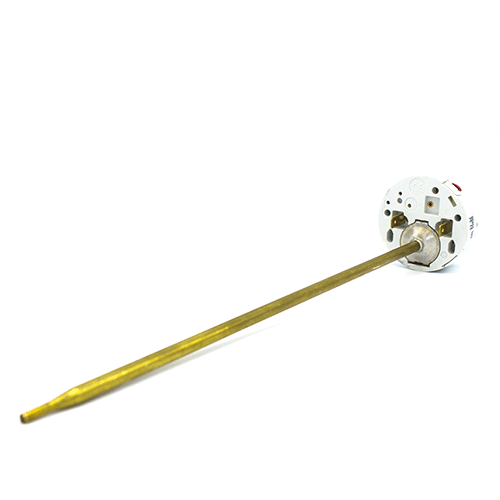

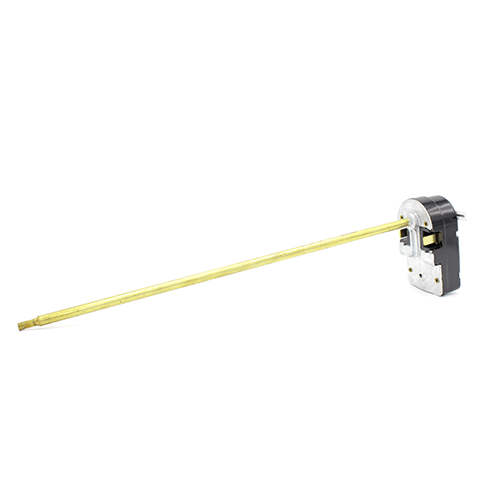

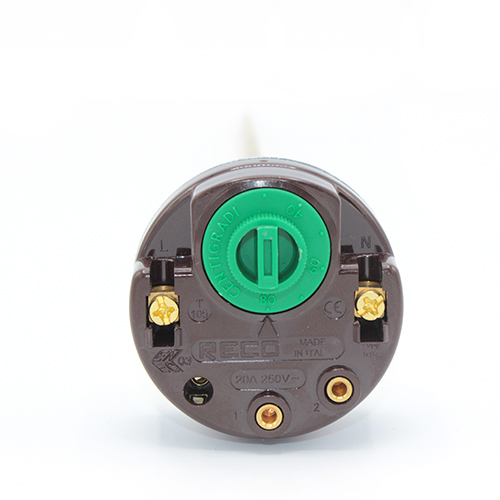

Стержневой термостат

Капиллярные термостаты представляют собой изделия с капиллярной трубкой и расширительным баллоном, внутри которого содержится специальная жидкость.

При увеличении температуры воды специальная жидкость расширяется и приводит в действие механизм размыкания контактов, который находится в корпусе с механической частью.

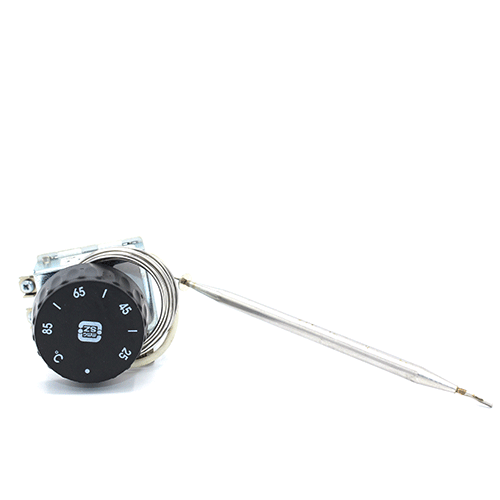

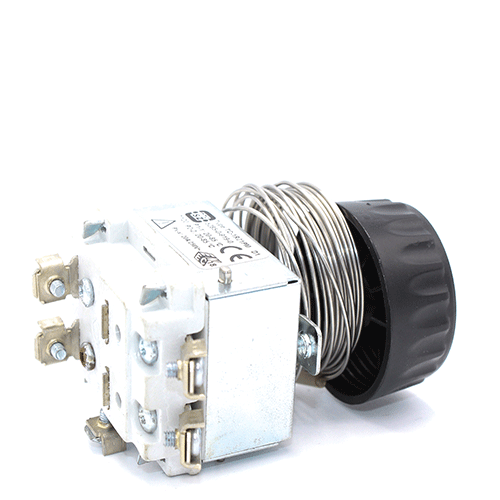

Капиллярный термостат

Биметаллические термостаты представляют собой изделия со встроенной биметаллической пластиной, на которую воздействуют изменения температуры воды. Биметаллическая пластина, меняя свое положение, тем самым размыкает контакты электрической цепи.

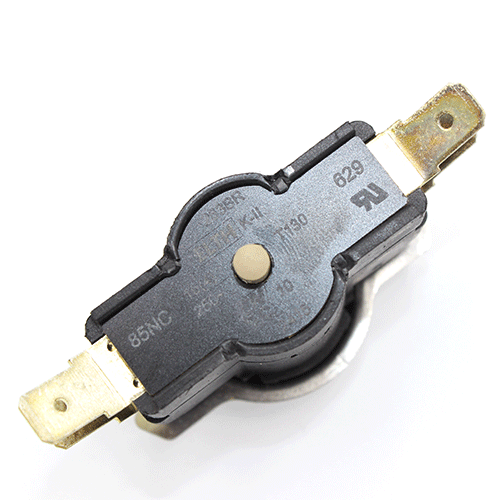

Биметаллический термостат

В зависимости от функций термостаты бывают: регулируемые и защитные.

Регулируемые термостаты несут функцию поддержания температуры воды в заданных диапазонах.

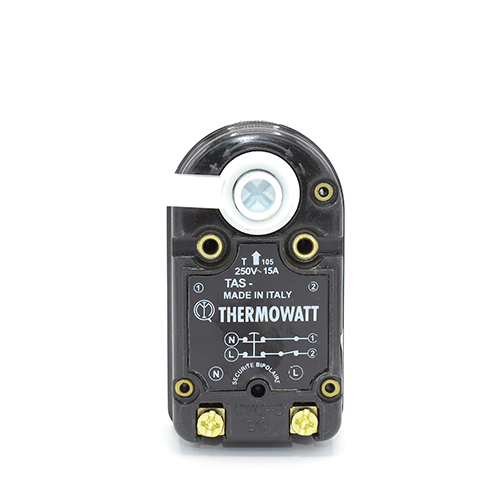

Регулируемые термостаты

Защитные термостаты (аварийные) несут в себе функцию аварийного отключения ТЭНа при достижении заданных параметров отключения. Как правило, данный вид термостата устанавливается как дополнительный вид защиты, и срабатывает только в случаи выхода из строя основного регулируемого термостата. Бойлер включается после срабатывания аварийной защиты исключительно вручную.

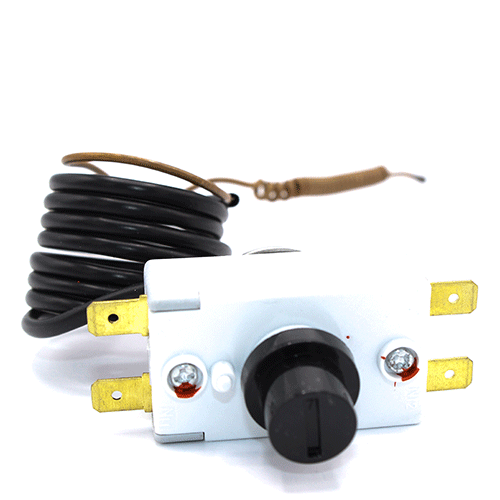

 Защитные (аварийные) термостаты

Подведем итог, неисправность водонагревателя – отсутствие нагрева воды, может крыть в себе: выход из строя ТЭНа или термостата. Для того чтобы выявить неисправность, лучше пойти по наиболее простому пути, а именно, измерить сопротивление ТЭНа с помощью тестового прибора – мультиметра или «прозвонкой». В случае исправного нагревательного элемента, делаем вывод о необходимости замены термостата. В противном случае, исключив неисправность термостата, можно утверждать про неисправность ТЭНа, узнать больше можно в предыдущих статьях.

Для его замены необходимо определиться с типом термостата, поэтому желательно не выбрасывать неисправный термостат. И по образцу, учитываю маркировку, габариты, силы тока подобрать аналогичный термостат.

Инструкция по извлечению термостата

Для этого необходимо: обесточить водонагреватель; снять крышку бака, где находится нагревательный элемент с терморегулятором; вынуть штыревой терморегулятор с ТЭНа или расширительный баллончик капиллярного терморегулятора с установочного места и произвести его замену.
